Math o Bolt A Chnau Gwrth-llacio, Rheswm Dros Hunan-gloi Cnau Ddim yn Rhyddhau
Jul 10, 2023
Mater atal llaciobolltau a chnauwedi bod yn bwnc llosg ar-lein erioed. Heddiw, bydd Xiaorui yn crynhoi ac yn dweud wrth bawb sut i ddelio â'r broblem o atal llacio bolltau a chnau ym mywyd beunyddiol. Mae'r awdur yn rhestru'r mathau canlynol o bolltau cloi a chnau, ac yn defnyddio gwahanol fathau o bolltau cloi a chnau ar gyfer cysylltiadau mewn gwahanol leoedd.
Math gwrth-llacio bollt a chnau
llacio cnau dwbl, adwaenir hefyd fel gwrth-llacio cnau cownter, pan fydd dau gnau cownter yn cael eu tynhau, mae bob amser pwysau rhyngweithiol rhwng y cnau cownter dau, sy'n cael ei drosglwyddo i wyneb cyswllt yr edau sgriw. Po dynnach yw'r cnau cownter yn cael eu tynhau, y mwyaf yw'r pwysau rhwng arwynebau cyswllt yr edau sgriw. Po fwyaf yw'r pwysau cyswllt, y mwyaf yw'r pellter ymwrthedd ffrithiant. Mae unrhyw gylchdro o'r ddau gnau yn gofyn am oresgyn y grym ffrithiant rhwng yr edafedd sgriw. Hyd yn oed os yw'r llwyth allanol yn newid, mae'r pwysau rhwng y cnau uchaf yn aros yn gyson, gan ddarparu effaith ymlaciol.
Cais: Gellir ei ddefnyddio mewn cysylltiadau tynhau ymlaen llaw neu gysylltiadau bollt heb ofynion tynhau ymlaen llaw, dim ond ar gyfer amodau gwaith gyda dirgryniad ysgafn.
2. caled clo cnau clo
Mae cnau clo clo caled yn gyfuniad o ddau fath o gnau gyda siâp "concave" a "convex" ar y brig a'r gwaelod. Mae'r cnau sy'n ymwthio isod yn gweithredu fel lletem trwy symud y canol ychydig yn ystod peiriannu (peiriannu ecsentrig). Nid yw'r cnau ceugrwm ar y brig yn destun peiriannu oddi ar y ganolfan (peiriannu cylchol), gan ffurfio swyddogaeth morthwylio a lletemu. Mae arwynebau "amgrwm" a "ceugrwm" y cnau uchaf ac isaf yn arwynebau conigol, a all gynhyrchu pwysau rheiddiol sylweddol hyd yn oed gyda phwysau echelinol bach. Bydd y pwysau rhwng yr arwynebau conigol "amgrwm" a "ceugrwm" yn cael eu trosglwyddo i edafedd brathiad y cnau uchaf ac isaf, a bydd pellter gwrthiant ffrithiannol mawr yn cael ei gynhyrchu rhwng arwynebau brathiad yr edau ac ar yr arwynebau conigol amgrwm a cheugrwm, sy'n chwarae rhan mewn atal llacio.
Cais: Gellir ei ddefnyddio mewn cysylltiadau tynhau ymlaen llaw neu mewn cysylltiadau bollt heb ofynion tynhau ymlaen llaw. Gellir ei ddefnyddio ar gyfer amodau dirgryniad difrifol.
Anfanteision: Anhawster prosesu a chost uchel.
3. Shi Biliao cnau cloi
Mae llethr siâp lletem 30 gradd ar waelod edau mewnol y cnau Schbilcher. Pan fydd y bolltau a'r cnau yn cael eu tynhau gyda'i gilydd, mae blaen dannedd y bollt yn pwyso'n dynn yn erbyn llethr siâp lletem yr edau Schbilcher, gan gynhyrchu grym cloi sylweddol. Oherwydd y newid yn ongl siâp y dant, mae'r grym cyfeiriadol a gynhyrchir gan y cyswllt rhwng yr edafedd yn ffurfio ongl 60 gradd gyda'r echelin bollt, yn hytrach nag ongl 30 gradd fel yr un o edafedd rheolaidd. Mae hyn yn arwain at bwysau llawer mwy i gyfeiriad yr edau sgriw na'r pwysau tynhau, gan arwain at gynnydd sylweddol yn y grym ffrithiant gwrth-llacio a gynhyrchir.
Cais: Dim ond ar gysylltiadau bollt â gofynion rhaglwytho y gellir ei ddefnyddio, ac ni all y rhannau cysylltiedig fod yn rhy feddal. Unwaith y bydd rhaglwyth yn cael ei golli, bydd yr effaith gwrth-lacio yn cael ei golli.
Anfantais: Wrth ddefnyddio'r dull torque i dynhau, er mwyn cael grym cyn tynhau penodol y bollt, mae angen defnyddio trorym mwy i oresgyn y gwrthiant ffrithiannol rhwng yr edafedd.
4. golchwr gwanwyn agored yn erbyn llacio
Egwyddor gwrth-llacio golchwyr y gwanwyn yw, ar ôl gwasgu golchwr y gwanwyn yn fflat, y bydd y golchwr gwanwyn yn cynhyrchu grym elastig parhaus, gan achosi pwysau cyswllt rhwng edau fewnol y cnau ac edau allanol y bollt. Mae'r pwysau hwn yn cynhyrchu moment ymwrthedd ffrithiannol, a thrwy hynny atal y cnau rhag llacio. Ar yr un pryd, mae ymyl agoriad y golchwr gwanwyn wedi'i fewnosod yn y cnau ac arwyneb y rhan gysylltiedig yn y drefn honno, a thrwy hynny atal y cnau rhag cylchdroi o'i gymharu â'r rhan gysylltiedig.
Defnydd: Ni ellir ei ddefnyddio ar gysylltiadau arbennig o galed o gysylltwyr. Os yw'r cysylltydd yn galetach na'r golchwr, ni all ymyl y golchwr gael ei fewnosod i wyneb y gydran gysylltiedig, ac ni all chwarae rhan wrth atal llacio. Ni ellir ei ddefnyddio hefyd mewn cysylltiadau â gofynion rhaglwytho uchel, a all achosi colli rhaglwyth a chyflymiad.

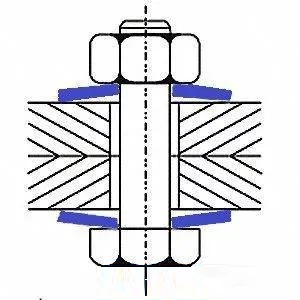

5. golchwr gwanwyn conigol
Egwyddor gwrth-llacio golchwyr gwanwyn conigol yw, ar ôl gwasgu golchwr y gwanwyn yn fflat, y bydd y golchwr gwanwyn yn cynhyrchu grym elastig parhaus, gan achosi pwysau cyswllt rhwng edau fewnol y cnau ac edau allanol y bollt. Mae'r pwysau hwn yn cynhyrchu moment ymwrthedd ffrithiannol, a thrwy hynny atal y cnau rhag llacio. Mae gan wasieri gwanwyn conigol anystwythder uwch na wasieri gwanwyn agored, sy'n golygu bod y pwysau a gynhyrchir gan yr un swm cywasgu yn fwy ac mae'r effaith gwrth-llacio yn well.
Cais: Ddim yn addas ar gyfer cysylltiadau â gofynion rhaglwytho uchel.
6. golchwr hunan-gloi pentwr dwbl
Mae gan y math hwn o olchwr wyneb dannedd helical mawr ar un ochr a serrations rheiddiol ar yr ochr arall. Mae wasieri NORD-LOCK yn cael eu gosod mewn parau gydag arwynebau dannedd mawr yn wynebu ei gilydd. Wrth dynhau bolltau neu gnau, mae'r serrations radial yn gafael yn dynn ar yr wyneb cyswllt, gan achosi i'r golchwr NORD-LOCK fod yn gymharol sefydlog ag arwyneb cyswllt y cnau a'r darn cysylltu, gan ganiatáu symudiad cymharol rhwng yr arwynebau dannedd befel mawr yn unig. Mae unrhyw duedd llacio o bolltau neu gnau yn cael ei atal gan effaith lletem o serrations mawr. Mae'r pellter codi rhwng dau olchwr NORD-LOCK yn fwy na phellter codi'r bollt neu'r cnau a achosir gan lithro edau.
Cais: Ni ddylid ei ddefnyddio ar uniadau ag arwynebau cysylltu arbennig o galed. Pan fo'r arwyneb cysylltu yn arbennig o galed, ni all y serrations rheiddiol frathu'r arwyneb cyswllt ac ni allant ddarparu effaith gwrth-llacio. Mae gan y gasged ochrau cadarnhaol a negyddol, ac os caiff ei osod wyneb i waered, ni all atal llacio, ac ni ellir ei ddefnyddio heb gysylltiadau tynhau ymlaen llaw. Mae'r cysylltydd yn rhy feddal ac ni all ddefnyddio'r math hwn o gasged.
Rheswm dros beidio â llacio cnau hunan-gloi
Mae'r egwyddor o hunan-gloi yn gorwedd yn ei strwythur unigryw.
Fel y dangosir yn Ffigur 1, mae llethr siâp lletem 30 gradd ar waelod yr edefyn benywaidd. Pan fydd y bollt a'r cnau yn cael eu tynhau gyda'i gilydd, mae blaen dannedd y bollt yn pwyso'n dynn yn erbyn wyneb siâp lletem yr edau hunan-gloi, gan arwain at rym cloi sylweddol. Oherwydd y newid yn ongl siâp y dant, mae'r grym arferol a gynhyrchir gan y cyswllt rhwng edafedd yn ffurfio ongl 6 30 gradd gyda'r echelin bollt, yn lle ffurfio ongl 30 gradd fel edafedd rheolaidd. Yn amlwg, mae pwysedd arferol yr edau yn llawer mwy na'r pwysau tynhau, felly mae'n anochel y bydd y grym ffrithiant gwrth-llacio a gynhyrchir yn cynyddu'n sylweddol. Pan fydd y tensiwn bollt hefyd yn P0, pwysedd arferol yr edau ongl 60 gradd traddodiadol P=1.15P0,
Ac mae gan yr edau hunan-gloi wyneb ar oledd siâp lletem gydag ongl 30 gradd ar waelod y dant,
Mae ongl a maint ei wasgedd normal ill dau yn newid, gyda gwasgedd normal o P{{{0}}P0. Mae cymhareb y ddau bwysau arferol tua 12:7, ac mae grym ffrithiant gwrth-llacio'r edau hunan-gloi yn cynyddu'n gyfatebol.
Gall arwyneb siâp lletem edafedd hunan-gloi hefyd ddileu problemau megis dosbarthiad grym anwastad, baglu a atafaelu edafedd cyffredin.
Mae edafedd cyffredin -60 edafedd gradd ongl siâp V yn cario 70 y cant i 80 y cant o'r llwyth ar eu harwynebau paru edau cyntaf ac ail, tra bod y llwyth ar yr arwynebau paru dilynol yn fach iawn. Yn y modd hwn, o dan y llwyth dirgryniad gweithio, gall clymwr Threaded cyffredin oresgyn y grym cloi ar yr wyneb cyswllt edau yn hawdd i gynhyrchu cylchdro, ac yna dod yn rhydd, a dyna pam mae clymwr Threaded cyffredin yn dod yn rhydd.
